Продолжаем наш увлекательный рассказ про объекты силовой энергетики. Мы уже упоминали здесь кабельные маслонаполненные линии высокого напряжения. Настало время познакомиться поближе с их ифраструктурой. Наиболее интересным сооружением на КЛ являются АПУ - автоматические подпитывающие установки. С детства покоя не давало воспоминание о строительстве КЛ 110кВ для электроснабжения ТЧ-1 и первой линии метрополитена. Одна из АПУ строилась неподалеку от дома, и хрен знает сколько времени я провел, зачарованно наблюдая сверху за монтажем оборудования. Увы, злые монтеры тогда не позволили шестилетнему пацану спуститься вниз. С тех пор идея посетить этот объект не давала покоя. Останавливало лишь наличие концевиков на крышках колодцев (их наличие я запомнил еще с соплячества). К счастью, один из наших коллег по цеху слил недавно оперативную информацию, что на одном из колодцев отсутствует сигнализация. Дальнейшее развитие событий нетрудно представить. ;)
Сначала по традиции немного теории, дабы наши уважаемые читатели лучше представляли назначение и устройство того, о чем мы им рассказываем.
Итак, холодной весенней полночью команда из четырех
долбоебов любознательных индивидов бесшумно ковырнула стокилограммовую квадратную крышечку волшебного лючка. Потоптавшись немного поодаль и убедившись, что ГЗ мы все-таки не дождемся, быстро спустились вниз.
Длинная камера высотой около 2-х метров. Непосредственно здесь смонтированы две АПУ для обеих кабельных линий. Вдоль стен стройные ряды БД (баков давления) с сухим трансформаторным маслом. На переднем плане торчат баллоны, предназначенные для хранения сухого очищенного азота, необходимого для заполнения вакуумной системы и создания избыточного давления при отключении электроснабжения АПУ или отказе масляных насосов.
Вид в противоположную сторону. В центре лестница, по которой мы спускались. Лючек соответственно над ней. А шо концевик? А он сгнил от времени и был когда-то выкорочен нахрен обслуживающим персоналом. :) В конце помещения на правой стене разместились щиты КИП и шкафы автоматики.
Вот он, бак давления БД-6-025. Дура невменяемого веса, вмещающая в себя 250 литров масла (0,25м3).
Паутина маслопроводов. Они обеспечивают подачу масла к стопорным муфтам.
Царство контрольно-измерительной аппаратуры. Электроконтактные манометры следят за давлением масла в магистралях. Все живое, все рабочее, хоть и выглядит несколько "уставшим". )
Электроконтактные манометры контролируют давление в каждом фазном кабеле.
Шкаф питания и автоматики. Сделано в СССР. А значит 30 лет ему не возраст. ;)
Баллоны с азотом во всей красе. Содержимое в свежем баллоне находится под давлением 150 атмосфер. Редуктор, естесственно, прилагается. Бля, что за шкафчик справа с веселой надписью "ТЕЛЕСИГНАЛИЗАЦИЯ"!?
Черт, внутри оказались лишь коммутационные колодки и мешанина проводов.
Хе-хе! А регламентные работы здесь проводятся с завидной регулярностью! Свидетельством тому сия бумага с реально набитой картиной. ;)
Повсюду лежат запасы ветоши. Порой эта ветошь приобретает самые причудливые формы. Вот это красное платьице повергло в состояние легкого ступора.
Это уже даже не велосипеды в теплаке...
А знаете что ЭТО? Нет, это не прибор освещения, а автономный порошковый огнетушитель ОСП-1. Очень забавная вещица.
Не удержусь и дам вам кратенькую справку по этому чудному средству пожаротушения:
Огнетушитель самосрабатывающий порошковый (ОСП) предназначен для тушения без участия человека огнетушащими порошками типа АВС загораний твердых и жидких веществ, нефтепродуктов, электрооборудования под напряжением до 5000В, в небольших складских, технологических, бытовых помещениях, гаражах и других помещениях без постоянного пребывания в них людей. ОСП используется вместо переносных огнетушителей или дополнительно к ним.
ОСП представляет собой герметичный стеклянный сосуд, заполненный специальным огнетушащим порошком с газообразователем.
Устанавливается горизонтально с помощью держателя над местом возможного загорания. При возникновении загорания и нагреве газообразователя до 100 °С (ОСП-1) или 200 °С (ОСП-2) он разлагается, увеличивая давление в сосуде, что приводит к разрушению сосуда и импульсному выбросу огнетушащего порошка.
Технические характеристики огнетушителя ОСП.
Объем, защищаемый одним огнетушителем 5 - 8 м3.
Масса огнетушителя, не более 1,2 кг.
Температура срабатывания 100 ° С (для ОСП-1) и 200° С (для ОСП-2).
Габаритные размеры (без держателя): длина не более 500 мм, диаметр не более 54 мм.
Температура эксплуатации от -50° С до 50° С.
На этом можно было бы закончить наш рассказ. Но пытливый читательский ум уже наверное хочет задать законный вопрос - а где, собственно, те самые КЛ, для которых это АПУ предназначено? Где кабло под напругой, где стопорные муфты, с подходящими к ним маслопроводами? И мы ответим тебе, наш благодарный читатель - иди нахуй! На том свете может и хорошо, но мы как-то планируем задержаться на этом. ;)
А если серьезно, то СНиП требует устройства АПУ в отдельном помещении за несгораемыми перегородками. Все кабельное хозяйство находится за правой стенкой, если смотреть на первую фотографию.
В стене имеются отверстия для вентиляции и маслопроводов. Около одного из таких отверстий неизвестный веселый монтер недвусмысленно изобразил, что вас там ждет. )))

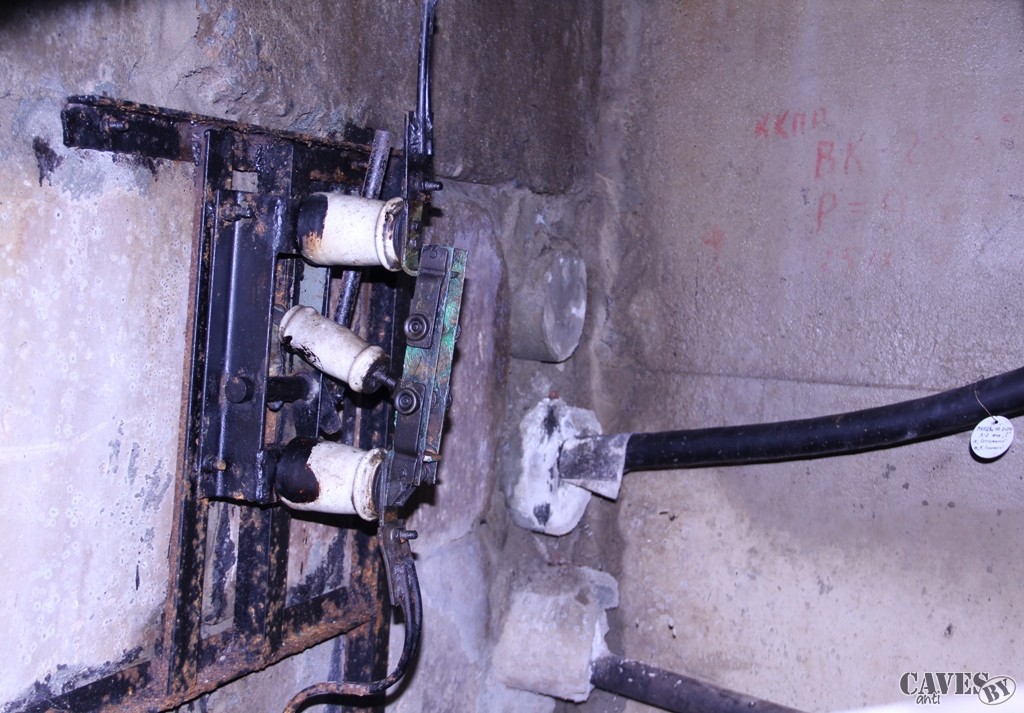

Один из наших коллег все же рискнул достать и засунуть. В дырку. Зеркалку. ;) Но поскольку здравый смысл подсказывал, что сильно тянуть грабли в это помещение черевато, то был отфоткан лишь рядом расположеный расцепитель заземления.

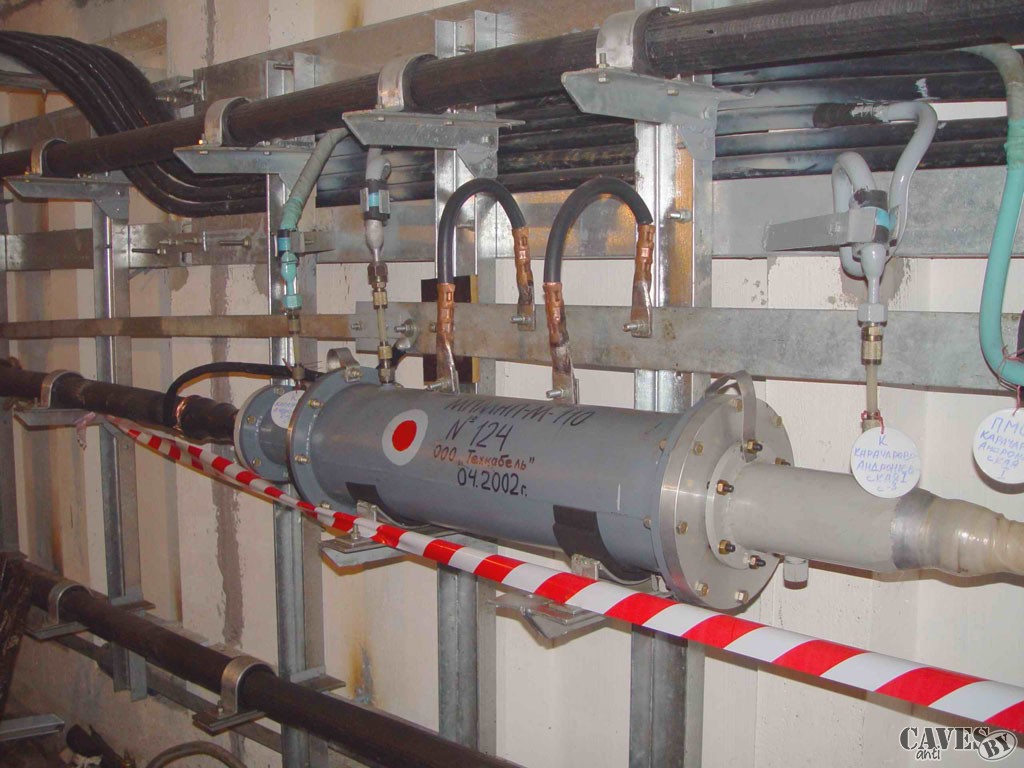

Но мы не могли не дать нашим читателям представления о том, что же находится за стенкой. Поэтому на просторах интернета была найдена фотка кабельного помещения, абсолютно аналогичного по конструкции нашему. Любуйтесь - стопорная муфта КЛ 110кВ. Видны подходящие маслопроводы и шины заземления.
Ну и для особо любознательных - внутреннее устройство муфты. Конструкция чуть отличается от наших, но это не препятствует пониманию сути устройства.
Аминь!

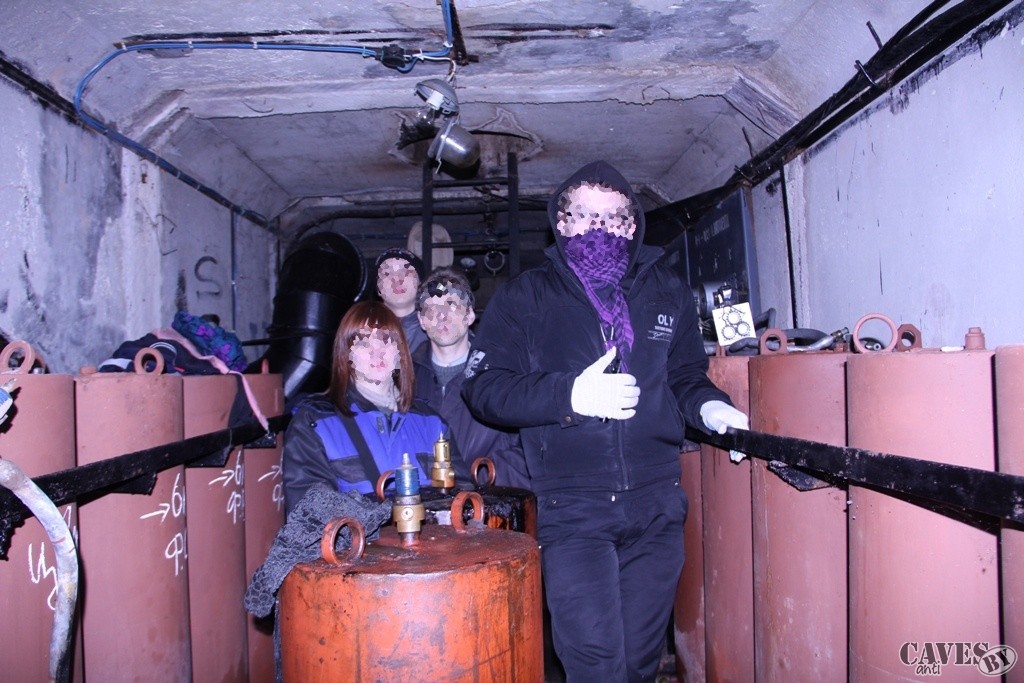

P.S. Ну и для визуальной оценки размеров помещения и масштабов установки еще одна фотография.
